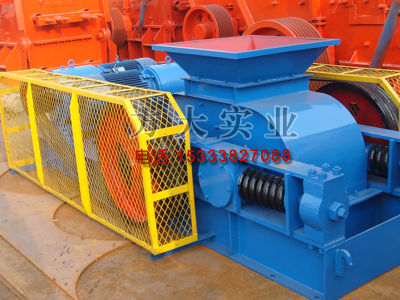

双辊式破碎机,锰钢对辊机规格型号,对辊制砂机价格,双辊制沙机厂家

辊式破碎机本机适用于水泥、冶金、化工、电力、煤炭等工业部门中破碎各种中等硬度的物料,如石灰石、炉渣、焦炭、煤块等物料的中碎、细碎作业。辊式破碎机破碎能力大,电动机与减速器之间用限距型液力偶合器联接,防止动力过载,传感器过载保护,安全可靠。齿辊间距液压调整,齿辊轴承集中润滑。齿形优化设计,拉剪力选择破碎,高效低耗,出粒均匀。
辊式破碎机工作原理:
    辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
  出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
     辊式破碎机是参照国外破碎机的结构原理自行设计研制的新产品。具有体积小,破碎比大(5-8),噪声低,结构简单,维修方便的优点,生产率高(比我国现有齿辊式破碎机生产率高1-2倍),被破碎物料粒度均匀,过粉碎率低,维修方便,过载保护灵敏,安全可靠等特点。
  中科工程生产的工农牌齿辊式破碎机分为双齿辊式破碎机和四齿辊式破碎机二大系列,双齿辊式破碎机为机械弹簧式,该齿辊式破碎机可根据破碎物料特性和要求分别配用粗齿辊或中齿辊,四齿辊式破碎机实际由两台双齿辊式破碎机组合而成。
辊式破碎机工作原理和主要结构:
  辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎),形成了高生产率的机理。
  本齿辊式破碎机由传动装置,机架部分,破碎辊,机械弹簧装置,联动机构等组成。
辊式破碎机规格与技术参数:

类型

型号规格

给料粒度 (mm) 排料粒度(mm) 生产能力(m3/h)  功率
(kw)
外形尺寸
(mm)
重量
(kg)
强力双辊破碎机

2PGQ 610×400 〈36 2-9 3-9 22 1785×2365×1415 3800
2PGQ 750×500 〈40 2-10 5-12 18.5×2 2720×2700×1400 10800
2PGQ 750×700 〈40 2-10 6-16 22×2 2800×3987×1705 12200
2PGQ 900×500 〈40 2-10 9-30 22×2 2750×1790×2065 15000
2PGQ 900×900 〈40 2-10 11-45 ~37×2 2750×2180×2065 16800
2PGQ 900×1200 〈40 3-10 15-60 ~55×2 2750×2480×2065 20800
2PGY 1200×1000 〈40 3-12 10-50 ~55×2 3690×3430×2700 46820
2PGY 1200×1200 〈40 3-12 18-68 ~75×2 3690×3630×2700 48600
四辊破碎机

4PG750×500 30-60 2-10 3-10 18.5+11/17 2760×3585×2650 19200
4PG900×700 40-100 2-10 16-20 30+12/24 3150×4175×3147 28700
4PG900×900 40-100 2-10 20-25 45×2 3150×2650×3147 31386
4PGY1200×1000 20-40 3-10 43-68 75+40/55 5410×5600×3600 67000
双齿辊
破碎机

2PGC450×500 100-200 25-100 12-32 <11 2260×2206×766 3100
2PGC600×750 300-600 50-125 50-75 <22 3265×2850×1310 7400
2PGC900×900 <800 75-150 60-110 <30 3945×3405×1895 13670
2PGC920×1200 <800 40-100 90-150 <75 3848×3480×1394 16730
2PGC1200×1500 <1000 -100 150-250 2*55 8010×4050×2050 52000
